PRŮMYSLOVÁ VIZUALIZACE - TIA (Totally Integrated Automation) ...

... komponenty zahrnující široký a komplexní integrovaný systém určený pro nasazení ve všech aplikacích.

Key Panels
HMI Key Panels SIMATIC HMI Key Panels poskytují více užitné hodnoty, méně kabelů, elegantní vzhled - za srovnatelnou cenu jako klasické prvky. Lze je použít pro vytvoření nebo náhradu klasických tlačítkových, přepínačových a signalizačních panelů. Panely jsou kompaktní a umožňují jednoduchou montáž do čelního panelu ovládacího pultu stroje. Podle požadavku se dodávají v provedení 8/32 ovládacích/signalizačních prvků. Programově je možno každý jeden prvek použít jako tlačítko/přepínač s vícebarevnou signalizací stavu. Použití je možné všude tam, kde se používá Profinet I/O. K dispozici je konektor pro připojení několika I/O signálů a dodávají se i v "F" provedení.
Katalog HMINahoruZpět
Basic Panels
HMI Basic Panels SIMATIC HMI Basic Panelc jsou panely s velkostí displeje 4 až 15" s funkčními tlačítky. SIMATIC HMI Basic Panel je ideální pro jednoduché vizualizační úlohy, a to i v náročných podmínkách. Menší panely jsou ideální pro SIMATIC S7-1200, další pro S7-300, S7-400, S7-1500, s rozhraním Ethernet, panely velikosti 6" a 10" jsou k dispozici i s rozhraním Profibus.
Katalog HMINahoruZpět

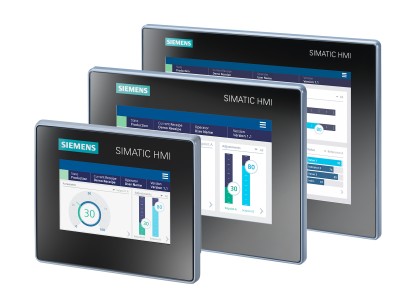

Basic Panels 2nd Generation
HMI Basic Panels 2nd Generation SIMATIC HMI Basic Panels 2nd Generation jsou určeny pro menší aplikace vizualizace a ovládání. K dispozici jsou panely o velikosti 4 až 12" s vysokým rozlišením, stmívatelným širokoúhlým displejem s 64.000 barvami, inovované uživatelské rozhraní, vylepšené užití díky novému ovládání a grafice, funkční tlačítka a dotykové obrazovky, základní rozhranní pro připojení na Profinet, velikosti 7 a 12" i s připojením na Profibus, možnost archivace na USB disk.
Katalog HMINahoruZpět

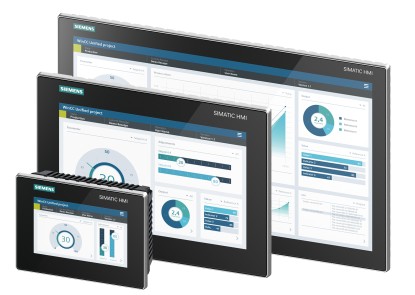

Comfort Panels
HMI Comfort Panels SIMATIC HMI Comfort Panels poskytují uživateli stejné špičkové uživatelské funkce. Širokoúhlé displeje od 4 do 22" s vysokým rozlišením, volitelně s dotykovými obrazovkami nebo úplnou klávesnicí, mohou být optimálně přizpůsobeny do libovolné aplikace. Pro náročnější aplikace jsou panely ideální pro SIMATIC S7-1200, další pro S7-300, S7-400, S7-1500 i z toho důvodu, že disponují rozhraním MPI/Profibus i Ethernet. Jednou z mnoha inovací ve srovnání s předchozími panely SIMATIC je schopnost koordinovat a centrálně vypínat zařízení napájená přes USB tzv. PROFIenergy za účelem snížení spotřeby energie mimo nutný provoz. HMI Comfort Panely jsou konfigurovány pomocí SIMATIC WinCC Comfort, plně integrované v automatizačním portálu (TIA).
Katalog HMINahoruZpět
KTP Mobile Panels
HMI KTP Mobile Panels SIMATIC HMI KTP Mobile Panels jsou přenosné panely pro maximální mobilitu a pohyb obsluhy v okolí stroje pro místní ovládání a monitorování stroje. Panely jsou ergonomicky tvarovány pro snadnou obsluhu a dobré držení v ruce. V důsledku toho mohou být všechny přenosné panely používány dlouhodobě a bez námahy. Mobilní panely se dodávají různém provedení různého výkonu a funkcí podle požadované aplikace. Přenosný bezdrátový panel poskytuje maximální mobilitu bezdrátového propojení HMI s řídícími systémy. HMI Mobile Panels jsou dodávány v provedení standard i provedení Fail-safe.
Katalog HMINahoruZpět
Thin Client Panels
HMI Thin Client Panels SIMATIC Thin Client je vzdálený operátorský terminál s dotykovou obrazovkou pro kombinaci s hostitelem, kdy klient kopíruje obsah hostitele. Řešení s SIMATIC Thin Client nabízí nákladově nízké vytvoření dalšího ovládacího místa nebo míst. Typické použití je pro případy požadavku na druhý operátorský panel u rozměrově velkých strojů a linek, kdy je Thin Client napojen na nadřazený SIMATIC Panel nebo průmyslového PC, stejně jako dálkové obsluhy terminálu u klient/server aplikací.
NahoruZpět
PC Based
HMI PC Based SIMATIC HMI PC Based je řešení HMI vizualizace na principu PC, které je výkonné, robustní a šité na míru individuálním potřebám. Řešení je postaveno kolem panelových SIMATIC PC. Siemens nabízí počítače v různých výkonových třídách, široký výběr provozních jednotek, monitorů a kompletních systémů, které poskytují dokonale vyváženou kombinaci hardwaru a softwaru.
NahoruZpět
WinCC - TIA Portal
HMI WinCC TIA Portal Software SIMATIC WinCC (TIA Portal), SIMATIC WinCC a SIMATIC WinCC Open Architecture SIMATIC HMI pokrývá celou oblast projekčního a vizualizační software pro rozhraní člověk-stroj (HMI). Software SIMATIC WinCC (TIA Portal) je nástupce WinCC flexible lze jej použít téměř pro všechny SIMATIC operátorské zařízení. Funkční rozsah zahrnuje vizualizační úlohy potřebné přímo na stroji, stejně jako SCADA aplikace na bázi PC u multi-uživatelských systémů. Pomocí software lze realizovat úkoly procesní vizualizaci nejvyšší složitosti a SCADA aplikací, např. s redundantní architekturou a vertikální integraci do stromu Intelligence Simatic WinCC ve své aktuální verzi. Architektura WinCC Open source je směřována na vysoce specifické požadavky koncových zákazníků a modifikaci na Non-Windows platformách.
Katalog SW HMINahoruZpět
